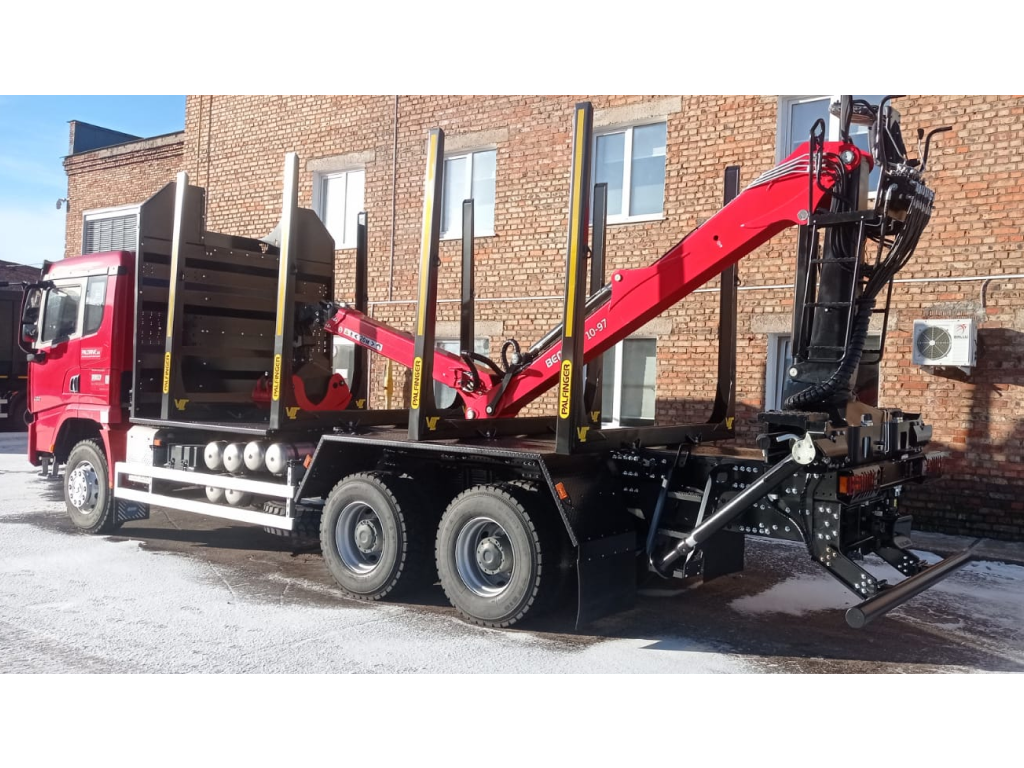

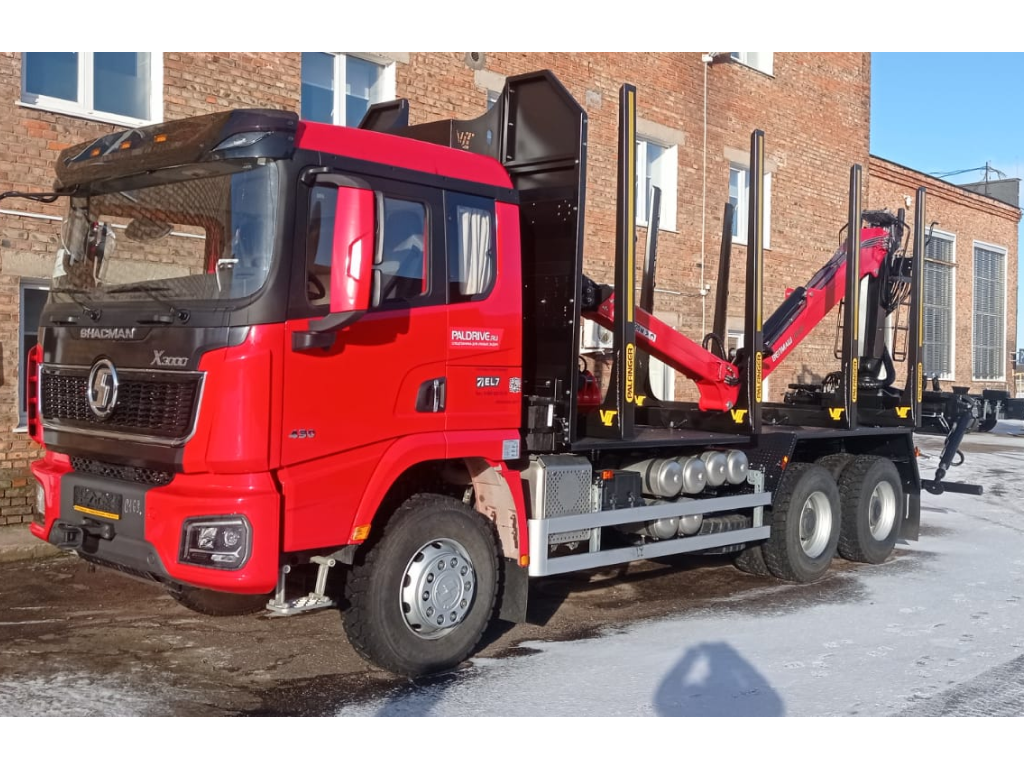

Лесовоз на шасси SHACMAN SX32586V384 с манипулятором ВМ10-74

Автомобильное шасси

SHACMAN SX32586V384

Колесная формула

6x4

Ошиновка

Двускатная

Колесная база, мм

4575 + 1400

Рама

Усиленная, сдвоенная

Двигатель

Модель

WEICHAI POWER, WP12.430E50

Тип

Дизельный с турбонаддувом

Количество цилиндров/Расположение

6/рядное

Мощность, л.с. об./мин.)

430 (1900)

Максимальный крутящий момент, Нм (об./мин.)

2060 (1200)

Экологический стандарт

Евро-5

Система питания

Common Rail

ТНВД

Bosch

Форсунки

Bosch

Коробка передач

Модель

Fast Fuller, 12JSDХ220TA-В

Тип

Механическая, двенадцатиступенчатая (вперед – 12, назад – 2)

Сцепление

Сухое, однодисковое c диафрагменной пружиной

Главная передача

Двойная, разнесенная

Передаточное число по ГП

5,262

Наличие блокировок

Двузступенчатый звмедлитель с блокировкой межосевого и колесного деферинциала

Передняя подвеска

7,5тн.,Зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами

Задняя подвеска

2 x 16тн.,Зависимая, балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости

Кабина

Х 5000

Тип кабины

утепленная, цельнометаллическая, откидывающаяся вперед, с одним спальным местом; подвеска кабины на 4-х гидравлических амортизаторах с гидрозамком; система вентиляции – автоматический климат-контроль с режимами обогрева и кондиционирования воздуха салон

Дополнительное оборудование

Подогрев зеркал заднего вида, автоматические стеклоподъемники

Манипулятор ВМ 10-74 на заднем свесе

Максимальный вылет, м

7,4

Количество удлинителей

1

Грузовой момент, кНм/тм

98/10

Момент поворота колонны, кНм

24

Рабочее давление, бар

230

Рекомендуемая подача насоса, л/мин

80

Грузоподъемность, кг: на макс. вылете / на мин. вылете

1350 / 3100 (без учета верхней подвески и ротатора)

Угол поворота колонны, градус, не менее

425

Собственный вес, кг

1820± 5% (без учета верхней подвески и ротатора)

Коники

Стойки выполнены из гнутого профиля переменного сечения с возможностью перемещения вдоль надрамника, материал сталь S 500

Высота коника от основания, мм

2345

Расчетная нагрузка на коник, кг

4000

Надрамник

Стальной перфорированный в форме единого короба из гнутого листа (сталь S500)

Фронтальное защитное устройство

Гнутый листовой материал 09Г2С и S500, имеет разборную конструкцию
